电池的续航、寿命与安全，往往不写在显眼的参数表上，而是藏在材料中几项含量极低的元素里——氧、氮、氢。对硫化物固态电池材料而言，它们是绕不开的“品质三关"：氧含量照出纯度的底细，氮含量留下工艺环境的印记，氢含量探明水分侵蚀的风险。三者含量虽微，却足以左右每一批次的出厂结论，必须被精确称量、逐一留档。

一、氧含量：材料纯度的“照妖镜"

硫化锂（Li₂S）是硫化物固态电解质最核心的原料之一，化学活性高，对氧与水汽极为敏感。表面一旦氧化，就会生成Li₂O、Li₂SO₄等杂质相，污染后续电解质合成时的相纯度。

氧含量因此是衡量硫化锂“体质"的第一读数：氧含量偏高，说明材料已有氧化变质、杂质相偏多，直接影响电解质的离子电导与界面稳定性。正因如此，每一批材料的氧含量都必须落在严格的设计区间内——任何偏离，都是材料“底子"受损的信号。

二、氮含量：工艺环境的“指纹"

氮通常不是有意引入的组分，而是原料、气氛与包装环节留下的“指纹"。氮含量及其批次一致性，能反推材料从合成、转运到封装的全程环境是否稳定受控。

它含量虽不高，信号却不含糊：氮含量一旦波动，往往意味着工艺窗口或气氛管控出现漂移。对追求批次一致性的电池材料企业而言，氮含量是产线受控程度的“旁证"。

三、氢含量：水分与稳定性的“探针"

氢是与水分、羟基和吸附气体的关键元素。硫化锂遇水即分解并释放硫化氢，氢含量因此是材料吸湿程度的直接“探针"——氢含量偏高，通常意味着材料在储存、转运或研磨环节接触了水汽，而这恰恰是后续电芯制备洁净度的隐患。

对硫化物材料而言，氧、氮、氢的控制已经从“大概没有"进阶到“精确到万分之一甚至ppm级"——万分之几的变化，都可能成为批次一致性与长期可靠性的分水岭。测不准，就谈不上真正的品质管控。

四、数据说话：一次真实的材料“体检"

近日，某材料企业将6个硫化锂样品送检，通过惰性气体熔融红外/热导法完成氧、氮、氢三指标检测。结果清晰地揭示了“看不见的差异"：

• 氧含量：6个样品实测范围约0.50%–1.64%，均值约0.79%。最高值约为低值的3.3倍，样品之间氧化程度差异明显，“凭经验估"远不够，必须“逐批实测"。

• 氮含量：实测范围约0.14%–0.34%，均值约0.24%，跨度约2.5倍。

• 氢含量：实测范围约0.05%–0.07%，均值约0.06%，跨度约1.4倍。

6个样品氧、氮、氢含量实测一览：

注：数据引自上海宝英光电科技有限公司测试报告（分析时间：2026年8月19日），表中数值为报告原始结果，保留三位小数。

这份“体检报告"传递的信号很明确：同一类材料，氧含量可以相差3倍以上，氮含量可以相差近2.5倍。如果没有精确到万分之一、甚至ppm级的检测，这些差异将不可见——而它们恰恰是判断材料纯度、工艺受控度与水分安全性的关键变量。

五、精准检测，让每一批次都可追溯

电池材料行业的竞争，正从“大方向"走向“微指标"。氧、氮、氢，一个关乎纯度底线，一个关乎工艺受控，一个关乎水分安全。可靠的氧氮氢检测，不仅是材料出厂前的“体检关"，更是批次档案里可追溯、可复核的“数字证据"。

把每一次检测做扎实，就是把电池材料的品质，牢牢握在手中。

六、自建检测能力，从一台氧氮氢分析仪开始

对电池材料企业来说，“逐批实测"意味着检测能力要常驻产线，而不是每次外送等待。上海宝英光电科技有限公司的ONH-316型氧氮氢分析仪，正是为这一需求而生。

一次称样，同步输出氧、氮、氢三项结果：氧含量、氮含量、氢含量均可稳定定量至百分位乃至ppm级。本批6个硫化锂样品的检测，全部在ONH-316上一次完成，结果完整、可追溯。

分析原理

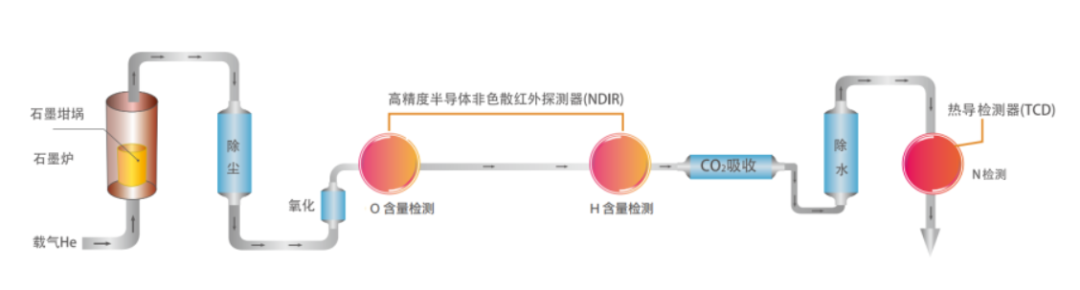

经过净化的惰性载气进入熔融炉，样品以镍囊包裹后置于石墨坩埚中，在高温下熔融分解；样品中的氧与石墨碳反应生成一氧化碳（CO），氮以氮气（N₂）、氢以氢气（H₂）形式释放。混合气体经除尘除水净化后进入检测单元——CO经红外吸收法定量氧，N₂、H₂经热导法定量氮、氢，检测信号经数据处理后即可得到氧、氮、氢的百分含量。

设备采用脉冲加热熔融-热导和红外检测法，粉末等常见来样形态无需复杂表面处理即可直接测试——从称样到出值全程可控，把“氧氮氢体检"真正掌握在自己手里。

同时，宝英科技检验检测中心也提供专业送样检测服务，仪器采购与检测服务互为补充，满足不同阶段的品质管控需求。
